TJZ-700 电磁流量计

工作原理

TJZ-700型电磁流量计采用当代电磁流量最新技术制造，具有下列特点： a) 测量不受流体密度、粘度、温度、压力和电导率变化的影响； b) 侧量管内无阻碍流动部件，无压损，直管段要求较低； c) 系列公称通径 DN6 ~ DN3000。传感器衬里和电极材料有多种选择； d) 转换器采用新颖励磁方式，功耗低、零点稳定、精确度高。流量范围度可达 1500:1 ； e) 转换器可与传感器组成一体型或分离型； f) 转换器采用16位高性能微处理器，2 x 16LCD 显示，参数设定方便，编程可靠； g) 流量计为双向测量系统，内装三个积算器：正向总量、反向总量及差值总量：可显示正、反向流量，并具有多种输出：电流、脉冲、数字通讯、HART； h) 转换器采用表面安装技术（SMT)，具有自检和自诊断功能； i) 橡胶和聚氨酯衬里传感器为本质沉浸结构； j) 防爆型仪表可用于相应的防爆场所； k) TJZ-700 型电磁流量计用于测量封闭管道中导电液体和浆液的体积流量，适用于化工、电力、冶矿、石油、给排水、造纸、医药、食品等部门。

性能参数

整机和传感器

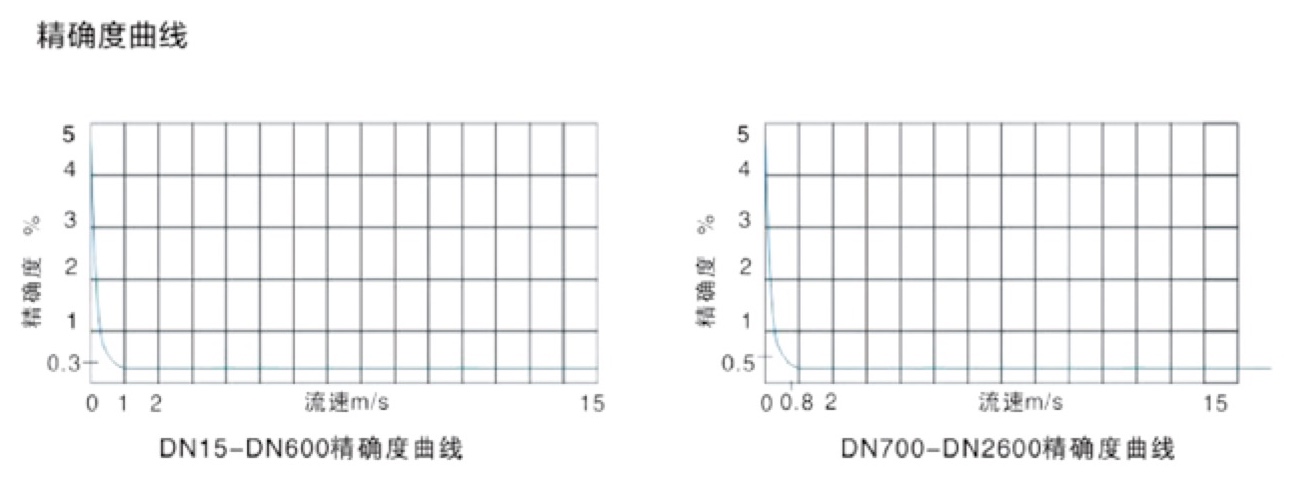

* DN700-DN2600，特殊订货精确度可达示值的 ±0.3%（流速 ≥ 1m/s）或 ±3mm（流速 1m/s）。

** —可特殊提供 0.2% 精确度流量计。

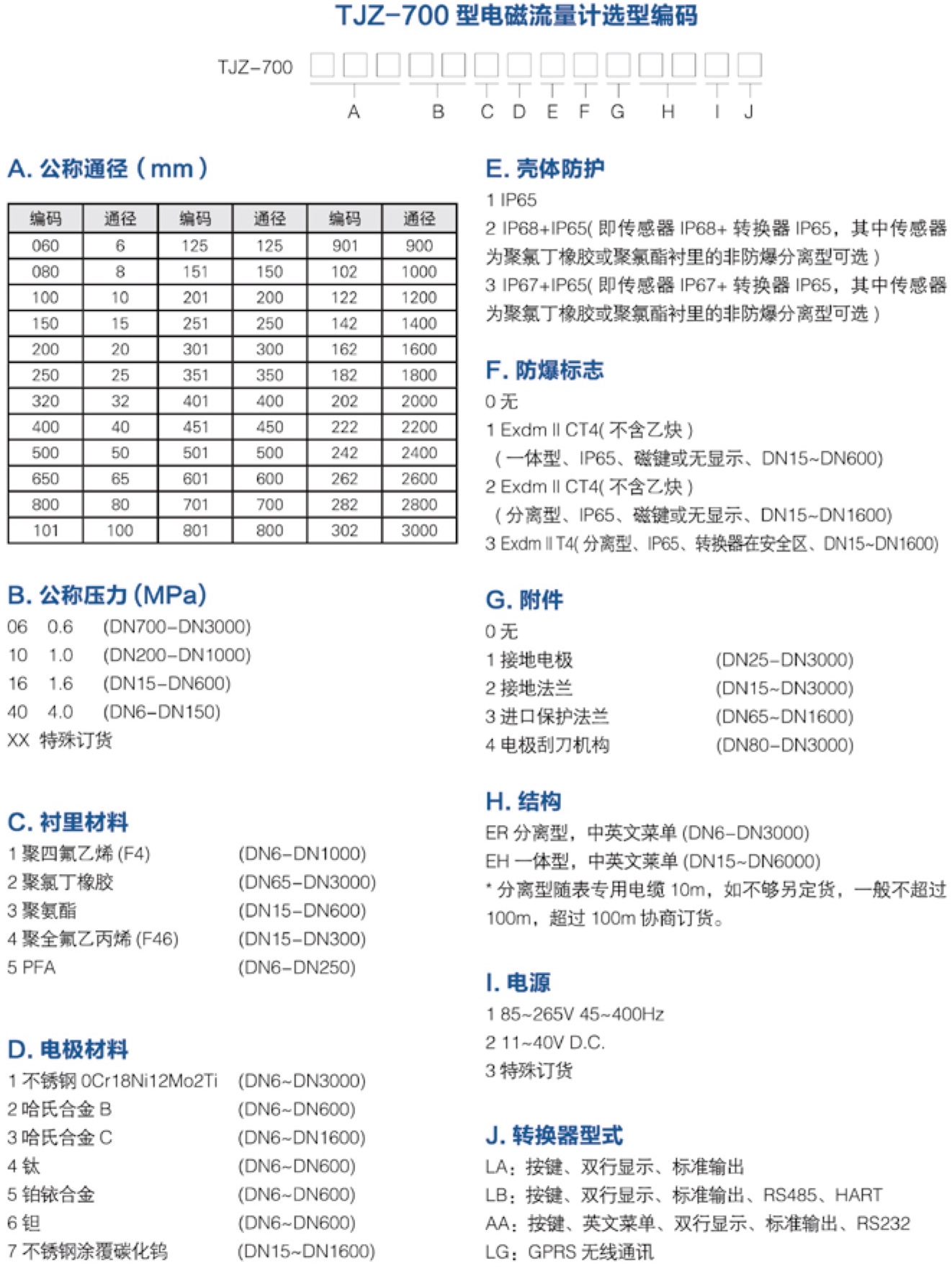

产品选型编码

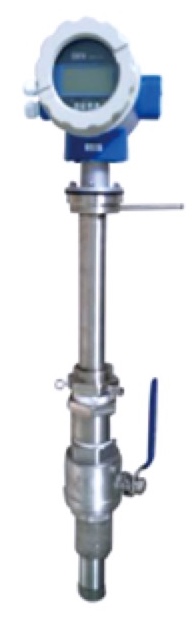

TJZ-700-CR 电磁流量计传感器

产品简介

TJZ-700型插入式电磁流量计是在管道式电磁流量计的基础上发展起来的一种新型流量仪表，它在保留管道式电磁流量计优点的基础上，针对管道式电磁流量计在管道上安装困难，费用大等缺陷，根据尼库拉磁(NIKURADS)原理，用电磁方法通过测量流体的平均流速，从而获得流体的体积流量。特别是采用带压开孔、带压安装技术后，插入式电磁流量计可在不停水的情况下安装，也可以在铸铁管道，水泥管道上安装。插入式电磁流量计的研制成功，为流体流量的检测提供了一种新手段。

工作原理

插入式和管道法兰式电磁流量计一样，都是根据法拉第电磁感应定律工作。

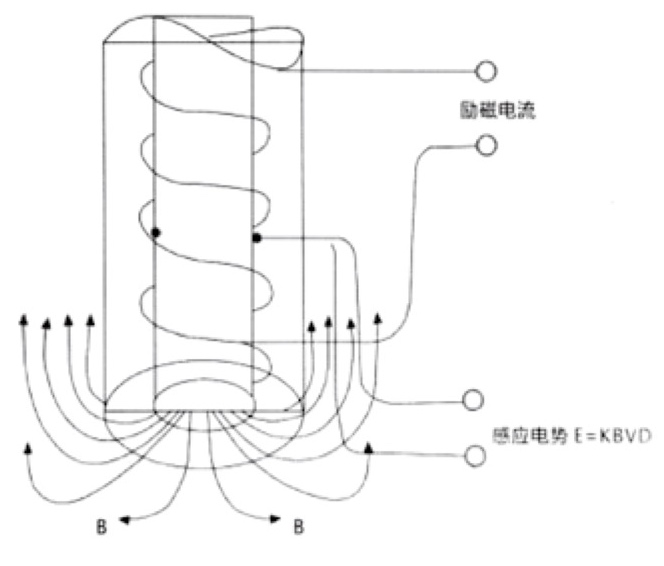

如图所示

功能特点

　　插入式电磁流量计在管道流量检测中，安装简单，可不断流，现场可带压开孔，具有绝对的安装优势与价格优势。

　　适用于水、污水、酸、强碱等导电率在 5μs/cm 以上的液体流量检测，导电率的变化不影响性能的改变，极强地适应流体复杂变化，特别适用于供排水管道的流量测量。

　　流量计机械可动部件，转换器采用优化设计，结构紧密，容易安装，转换器和传感器具有互换性，可自由变更测量范围（0.5m/s ~ 10m/s）。

　　流量的检测只与插入深度有关，故该流量计通用性广，互换性强。一种型号就可适用于各种规格管道的流体测量要求。可与任何标准二次仪表连接。

　　(A) 4-20mA电流输出；

　　(B) 可设置脉冲输出；

　　(C) RS485接口、HART通讯协议、MODRUS协议。

• 量程自动切换功能。流量计在流量范围变化时，量程可自动切换，保证全量程范围内准确测量。
• 正反流向计算功能。用户可选择正向计量或反向计量（出厂为正向计量）。
• 上下限报警。用户可根据需要设定上下限瞬时流量，当流量超过上限或下限设定值时蜂鸣器报警或有继电输出（用户可选）。
• 空管报警。在工作状态下，当流量计测量管内空管，瞬时流量为零，右上角显示报警。
• 断电保护，流量计的运算结果和用户设定的参数在断电后不会丢失，EEPROM可保存设定参数和累积值。
• 小信号切除功能。用户可通过显示面板设置下限电压或下限流量，从而切除干扰小信号。
• 仪器应用“自动归零”原理，消除电化学干扰信号，零点自稳。
• 转换器和传感器具有多种防护等级及安装方式，有适用于潜水安装的 IP68。

主要技术指标
