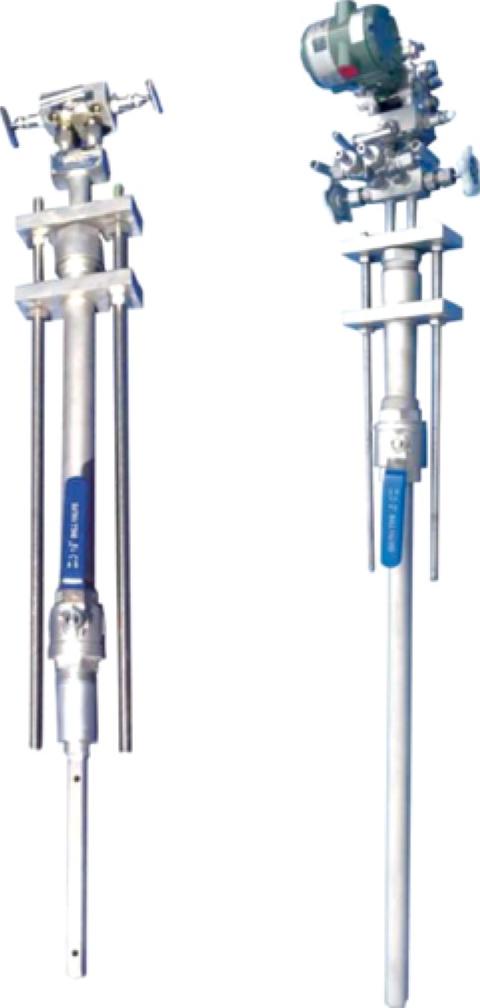

技术原理
当流体流过探头时,在其前部产生一个高压分布区,高压分布区的压力略高于管道的静压。根据伯努利方程原理,流体流过探头时速度加快.在探头后部产生一个低压分布区,低压分布区的压力略低于管道的静压。流体从探头流过后在探头后部产生部分真空,并在探头的两侧出现旋涡。均速流量探头的截面形状、表面粗糙状况和低压取压孔的位置是决定探头性能的关键因素。低压信号的稳定和准确对均速探头的精度和性能起决定性作用。
库尔巴均速流最探头能精确地检测到由流体的平均速度所产生的平均差压。流量探头在高、低压区有按一定准则排布的多对取压孔,使准确测平均流速成为可能。

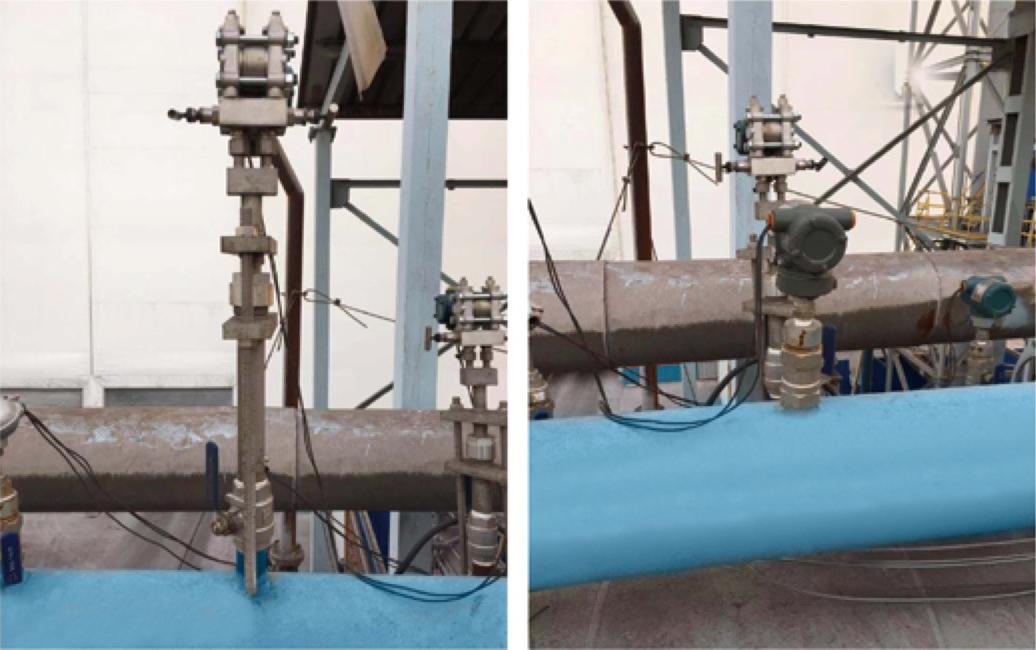

产品特点
子弹头截面形状的探头能产生精确的压力分布,固定的流休分离点;位于探头侧后两边、流体分离点之前的低压取压孔,可以生成稳定的差压信号,并且有效防堵。内部一体化结构能避免信号渗漏,提高探头结构强度,保持长期高精度。
流量探头以其卓越的防堵设计,彻底摆脱了阿牛巴等插入式流量探头易堵塞的弊端,使均速管流量探头的防堵水平达到了空前的高度。
探头高压取压孔不会被堵探头的前部形成高压区,压力略高于管道静压,阻止了颗粒进入。请注意:在探头的高压取压孔处流体的速度是零,没有物体会进入取压孔。开机时,流体在管道静压作用下,进入弯管,很快形成了压力平衡的状态。当压力平衡状态形成以后,流体在弯管进口处遇到高压,绕道而行,不再进入弯管中。
低压孔实现本质防堵,一般情况下灰尘、沙子和颗粒在涡街力的作用下,集中在探头的后部。探头由于低压取压孔取在探头尾部真空区,在涡街力的作用下,探头的低压取压孔很快地被涡流带来的杂质堵死。库尔巴传感器的独特设计,使低压取压孔位于探头侧后两边,流体分离点和尾迹区的前部。这种设计从本质上防止了堵塞并且能产生一个非常稳定的低压信号。
技术参数
- 测量精度:± 1%
- 重复精度:± 0.1%
- 适用压力:0 ~ 40MPa
- 适用温度:- 180℃ ~ +550℃
- 测且上限:取决于探头强度
- 测且下限:取决于测量最小差压要求
- 最程比:大于 10:1
- 适用管径:38mm ~ 9,000mm 圆管、方管
- 适用介质:满管、单向流动的、单相的气体、蒸汽和粘度不大于10厘泊的液体,威力巴的使用范围极其广泛,它大量用于各种气体、液体和蒸汽的测量
基本配置
- 差压变送器
- 压力变送器
- 流量计传感器
- 热电阻
- DN40 不锈钢球阀及底座
- 压力连接件
- 温度连接件
- 流量积算仪
