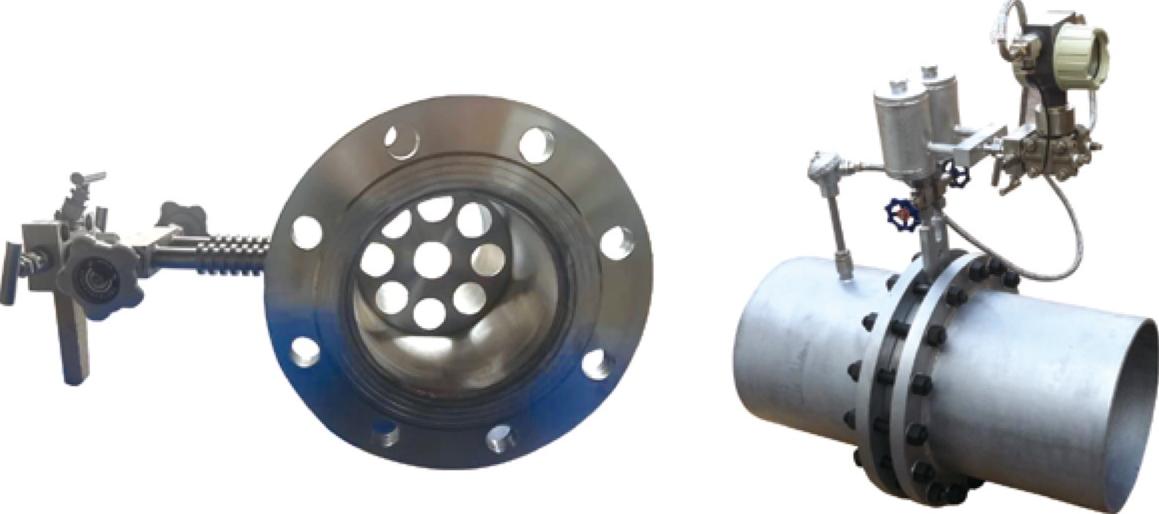

TJZ-1200 孔板流量计

TJZ-1200 孔板流量计

产品特点

  一体化孔板流量计是将标准孔板与多参数差压变送器(或差压变送器、温度变送器及压力变送器)配套组成的高量程比差压流量装置。除具有传统节流装置的特点:结构简单,适用可靠,不用单独标定等,还具有以下特点:

  1. 可实现高精度,宽范围度的流量测量。
  2. 现场安装方便,可用电缆直接远传或就地指示,减少了由于差压管路过长或安装不正确带来的误差。可测最气体、蒸汽、液体及天然气的流量,广泛应用干石油化工、冶金、电力、供热、供水等领域的过程控制和测量。

适用范围

  1. 公称直径:15MM ≤ DN ≤ 800MM
  2. 公称压力:PN  10MPA
  3. 工作温度:-50℃ ≤ T ≤ 300℃
  4. 量程比:1:10, 1:15
  5. 精度:0.5级,1级

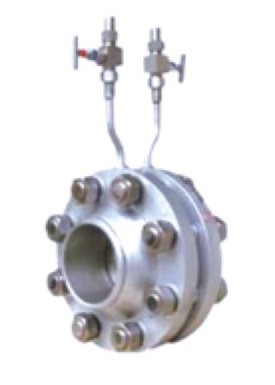

TJZ-1200-B 标准孔板流量计

产品特点

TJZ-1200-B 标准孔板流量计

  标准孔板可用于测量管道中液体、气体、蒸汽的流量。标准孔板是按国标 GB/T2624-2006 设计制造,按国标 JJG64O-94 检定。标准孔板可以采用角接取压(包括环室取压)、法兰取压或D-D/2取压三种取压方式。按国标规定进行设计、制造和检定的标准孔板无需实流标定,精度高、结构简单、制造成本低,但压力损失在标准节流装置中最大,不适用要求压力损失小的情况,标准孔板广泛用于石油、化工、冶金、电力等行业。

适用范围

  1. 公称直径:15MM ≤ DN ≤ 2000MM
  2. 径比:0.20 ≤ B  0.75
  3. 雷诺数范围:当 0.20 ≤ B  0.45 时 5000 ≤ RED 当 0.45 ≤ B  0.75 时 1000 ≤ RED
  4. 公称压力:PN  32MPA
  5. 精度:1 级

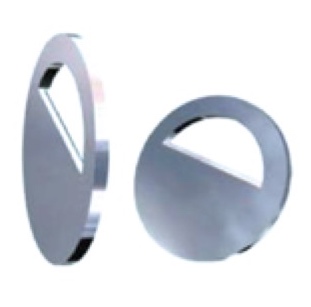

TJZ-1200-Y 圆缺孔板流量计

产品特点

TJZ-1200-Y 圆缺孔板流量计

  圆缺孔板的开孔是圆的一部分(圆缺部分),这个圆的直径是管道直径的 98%,开孔的圆弧部分的圆心应精确地定准,使之管道圆心,这样可保证开孔不会被管道及两端的垫片或由于管道偏心而发生遮盖。

  圆缺孔板适用于湿煤气等脏污介质的测量,可以避免脏物在孔板前后淤积。

适用范围

  1. 公称直径:100MM ≤ DN ≤ 1800MM
  2. 开孔比 B:0.30 ≤ B ≤ 0.80
  3. 公称压力:PN ≤ 6.4MPA
  4. 精度:1级

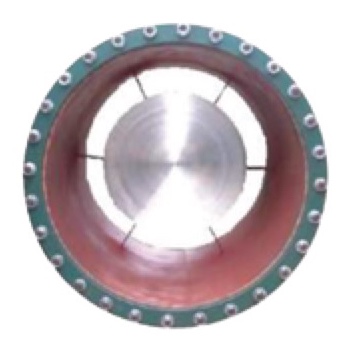

TJZ-1200-H 环形孔板流量计

产品特点

TJZ-1200-H 环形孔板流量计

  环形孔板的基本原理和标准孔板基本相同,但结构相差甚远。环形孔板本身自带一段测量管,在测量管中部固定一块同轴的圆板,圆板由支撑架固定在管道上,适用于各种流体介质(气体、蒸汽、液体)的测量。例如饱和蒸汽、过热蒸汽、压缩空气、各种煤气、废气、冷却水、重油、渣油、燃料油、冷凝液、各种化工溶液等。环形孔板具有标准孔板结构简单、牢固、安装使用方便的特点。同时无需长的直管道,具有在恶劣的管道条件下工作的优点。

适用范围

  1. 公称直径:50MM ≤ DN ≤ 1800MM
  2. 雷诺数范围:103 ≤ RED ≤ 107
  3. 公称压力:PN ≤ 32MPA
  4. 工作温度:- 196 ~ 530℃
  5. 精度:1级、1.5 级

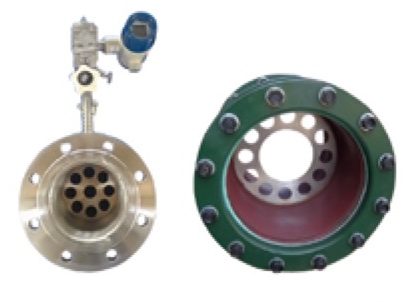

TJZ-1200-P 多孔(平衡)流量计

产品特点

TJZ-1200-P 多孔(平衡)流量计

  多孔(平衡)流量传感器是一种新型流量计,它对传统节流装置进行了极大改进和发展。新一代多孔(平衡)传感器设计有多个函数孔径,能最大限度地将流场平衡调整成理想状态,巧妙的将流体整流与测量合为一体。具有明显的稳定流场的作用,最大限度的降低附加误差,使得实际使用精度与理论计算精度更加接近,是一种具有广泛应用前景的一代差压式流量计,将在天然气、化工、石油、钢铁、发电、造纸、印染、制药等各行各业管道输送流体测最中展现它的身影,它的主要技术特点如下:

  1. 侧量精度高
  2. 线性高、重复性好、量程比宽
  3. 直管段要求低、永久压力损失低
  4. 耐脏污不易堵
  5. 可直接替换孔板
  6. 长期稳定性好
  7. 可测高温高压介质
  8. 可测复杂工况介质、可测双向流道,具有在恶劣的管道条件下工作的优点。

适用范围

  1. 口径:从 DN15 - DN3000
  2. 精度等级: ± 0.5% ~ 1%
  3. 重复性:可达到 0.2%
  4. 量程比:10:1
  5. 介质操作温度:500℃
