技术特点
- 高精度测量
精度高达1% - 测量范围大
选用不同型号的传感器，可实现口径 DN15 ~ DN6000mm 管道流量的测量。 - 充电电源
内置大容量镍氢充电电池，可支持流量计连续工作20小时以上。采用电源适配器充电，可实现不间断测量。 - 内置打印机
既可实现即时屏幕打印，还可以定时打印提前设定的多达20余项的测量结果。 - 数据存储
可将提前设定的多达20余项的测量结果存储至SD卡内，便于数据的分析与统计。 - RS485通讯接口
可将设置的参数和测量结果上传至微机。 - 多种输入、输出信号
输出信号：4-20mA、脉冲信号、继电器信号
输入信号：3路4-20nnA

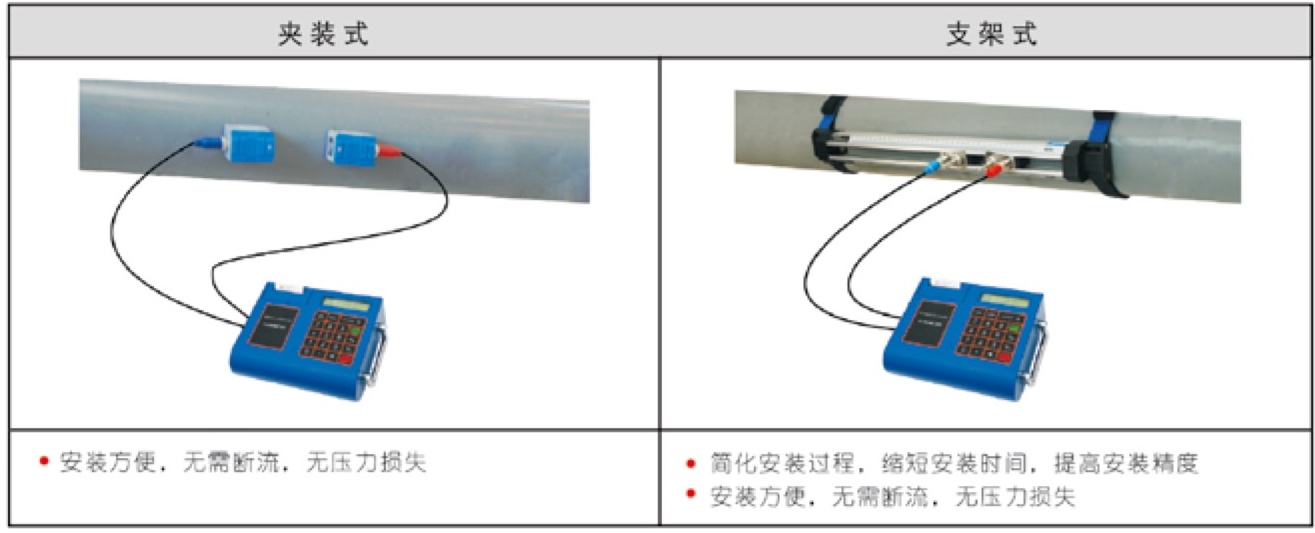

流量测量组成图

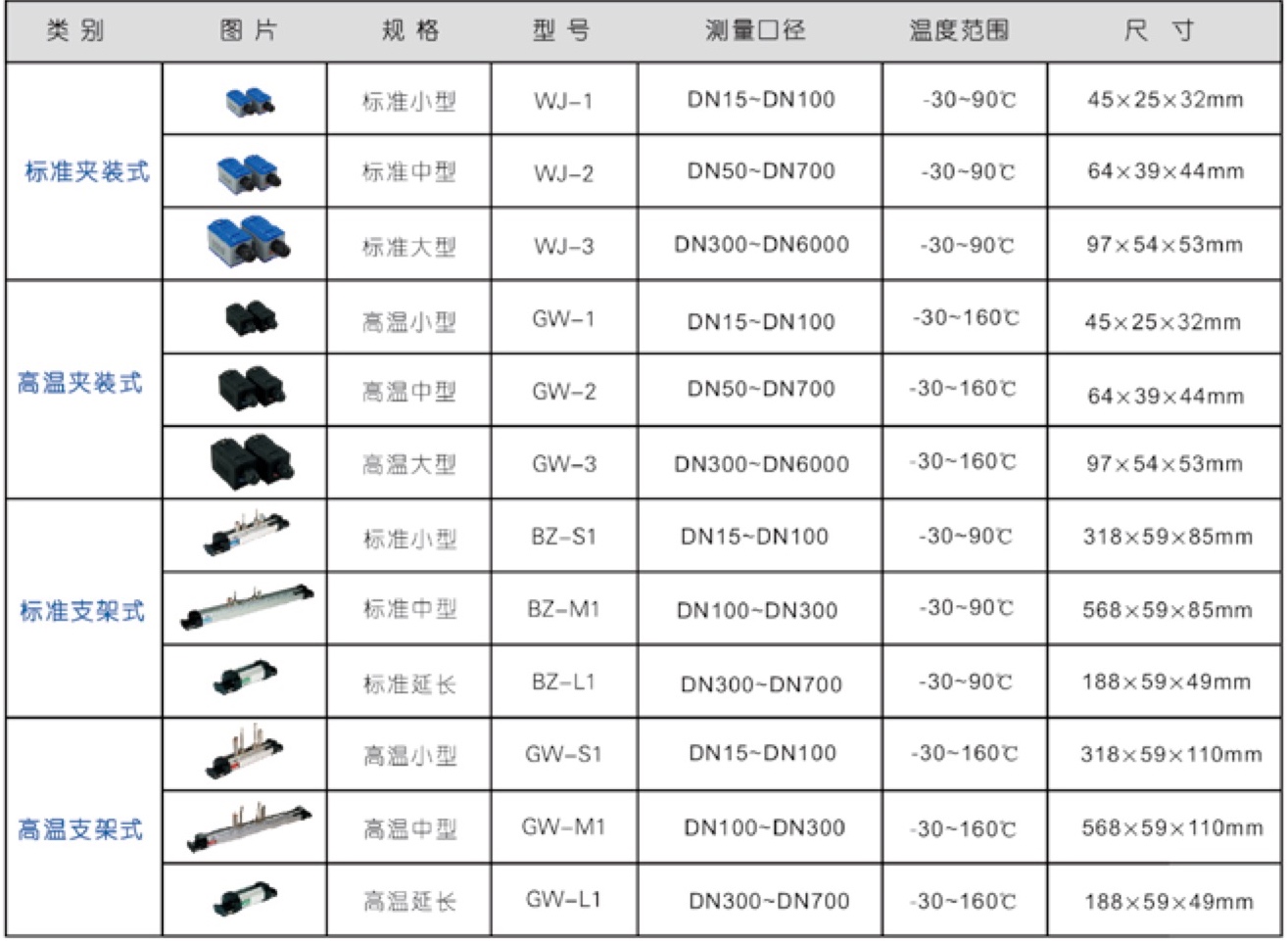

可选配的流量传感器
注：详细参数，请参阅《超声波流量计传感器》介绍。

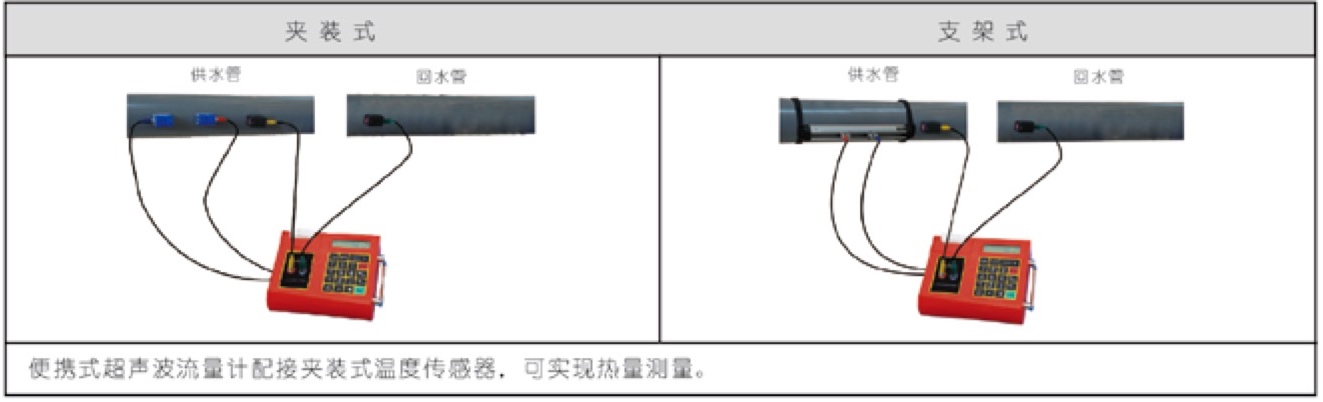

热量测量组成图
典型应用
- 热电厂
- 热力公司
- 换热站
- 空调制冷
- 节能减排

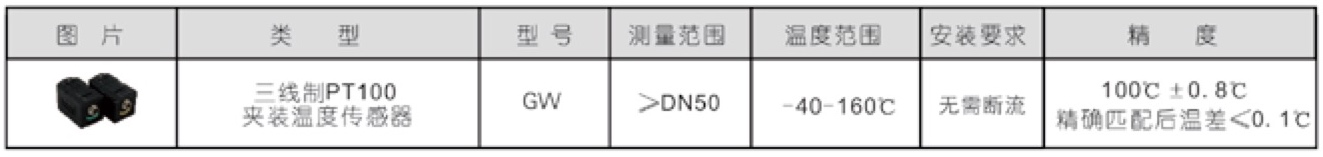

可选配温度传感器
注：详细参数，请参阅《超声波流量计温度传感器》介绍。

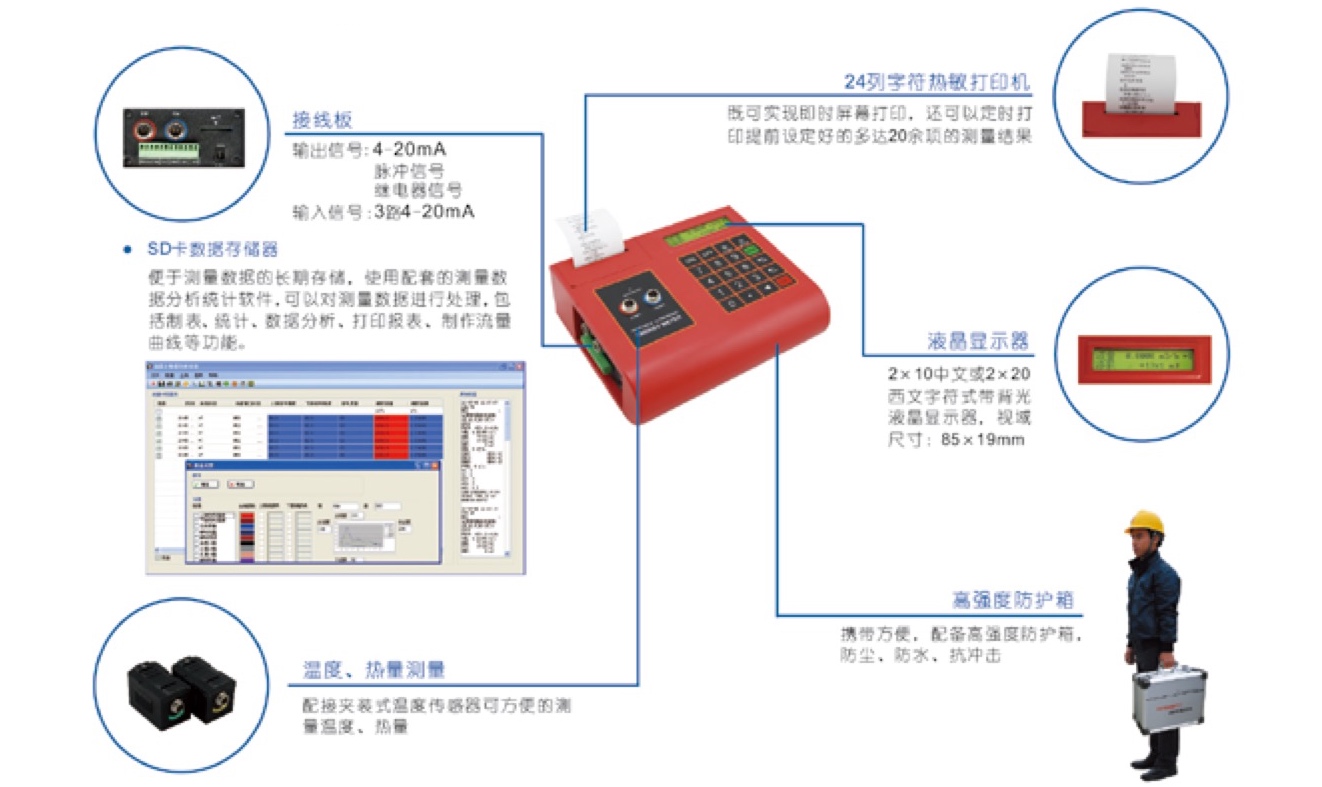

主要部件特点说明
基本技术参数
|
类 别 |
性能、参数 |
|
|
主 机 |
原 理 | 超声波时差原理，4字节IEEE754浮点运算 |
|
精 度 |
流量：优于 ±1％ |
|
|
显 示 |
可连接2 x 10背光型汉字或者2 x 20字符西文型液晶显示器，支持中、英、意三种语言 |
|
|
信号输出 |
1路4-20mA电流输出，阻抗0~1K，精度0.1%（选配） |
|
|
1胜OCT脉冲输出（脉冲宽度6-1000ms，默认200ms） |
||
|
1路继电器输出 |
||
|
信号输入 |
3路4-20mA电流输入，精度0.1%，可采集温度、压力、液位等信号 |
|
|
可连接三线制PT100铂电阻，实现热量测量 |
||
|
数据接口 |
隔离RS485串行接口，可通过PC电脑对流量计进行升级，支持MODRUS等协议 |
|
|
数据记录 |
热敏打印机、外置SD卡，容量可达2G |
|
|
管道情况 |
管 材 |
钢、不诱钢、铸铁、铜、PVC、铝、玻璃钢等一切质密的管道，允许有衬里 |
|
管内径 |
15-6000mm |
|
|
直管段 |
传感器安装点最好满足：上游10D，下游5D，距泵出口30D（D为管径） |
|
|
测量介质 |
种 类 |
水、海水、工业污水、酸碱液、酒精、啤酒、各种油类等能传导超声波的单一均匀的液体 |
|
温 度 |
温度：-30~160℃ |
|
|
浊 度 |
10000ppm且气泡含量小 |
|
|
流 速 |
0~±10m/s |
|
|
工作环境 |
温 度 |
主机：-20-60℃；流量传感器：-30-160℃ |
|
湿 度 |
主机：85%RH；传恐器防护等级P67 |
|
|
电 源 |
8节内置1. 2V容量为2000mAH的充电Ni-MH电池，每次充满电可持续工作20小时，选配4-20mA输出信号，可连续工作8小时。AC90-260V电源适配器，可实现不间断测量。 |
|
|
功 耗 |
1.5W |
|

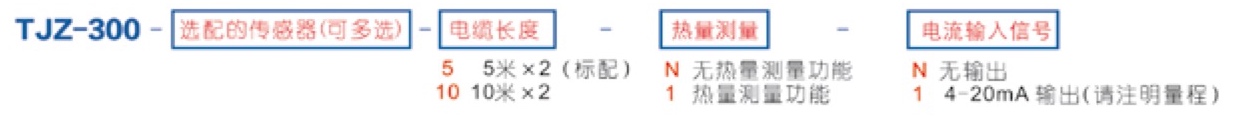

选型编号
